型号 |
功率 |

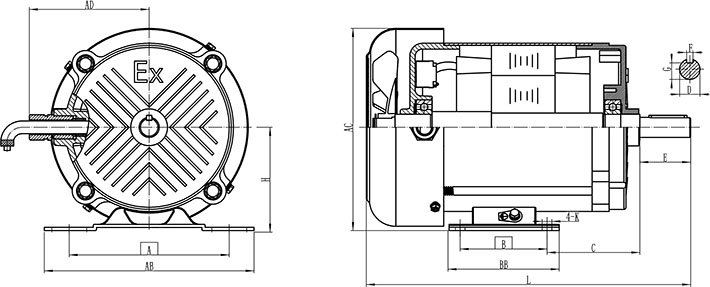

安装尺寸及公差 |
外形尺寸 |
|||||||||||||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
K |
AB |
AC |
AD |
|
||||||||||
|
基本尺寸 |
基本尺寸 |
基本尺寸 |
极限偏差 |
基本尺寸 |
极限偏差 |
基本尺寸 |
极限偏差 |
基本尺寸 |
极限偏差 |
基本尺寸 |
极限偏差 |
基本尺寸 |
极限偏差 |
基本尺寸 |
极限偏差 |
位置度公差 |
基本尺寸 |
基本尺寸 |
基本尺寸 |
基本尺寸 |
||
|
YBJYN100S1-2 |
0.75 |
151 |
82 |
87 |
±1.5 |
19 |
+0.009 -0.004 |
48 |
±0.31 |
6 |
0 -0.03 |
15.5 |
0 -0.10 |
98 |
0 -0.5 |
9 |
+0.36 0 |
ф1.0 |
198 |
191 |
113 |
349 |
|
YBJYN100S2-2 |
1.1 |
|||||||||||||||||||||
|
YBJYN100M1-2 |
1.5 |
369 |
||||||||||||||||||||
|
YBJYN100S1-4 |
0.75 |
349 |
||||||||||||||||||||
|
YBJYN100S2-4 |
1.1 |
|||||||||||||||||||||
|
YBJYN100M1-4 |
1.5 |
369 |
||||||||||||||||||||
|
YBJYN100S2-6 |
0.75 |
349 |
||||||||||||||||||||
|
YBJYN100S3-6 |
1.1 |
|||||||||||||||||||||
|
YBJYN100M2-6 |
1.5 |
369 |
||||||||||||||||||||
